【 產品介紹】

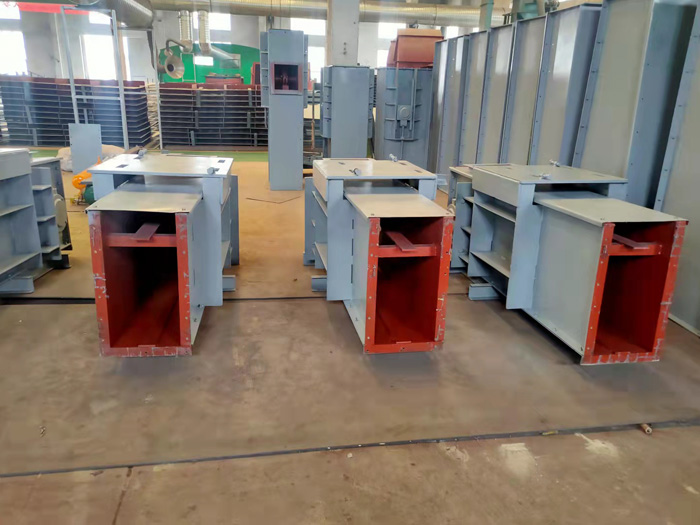

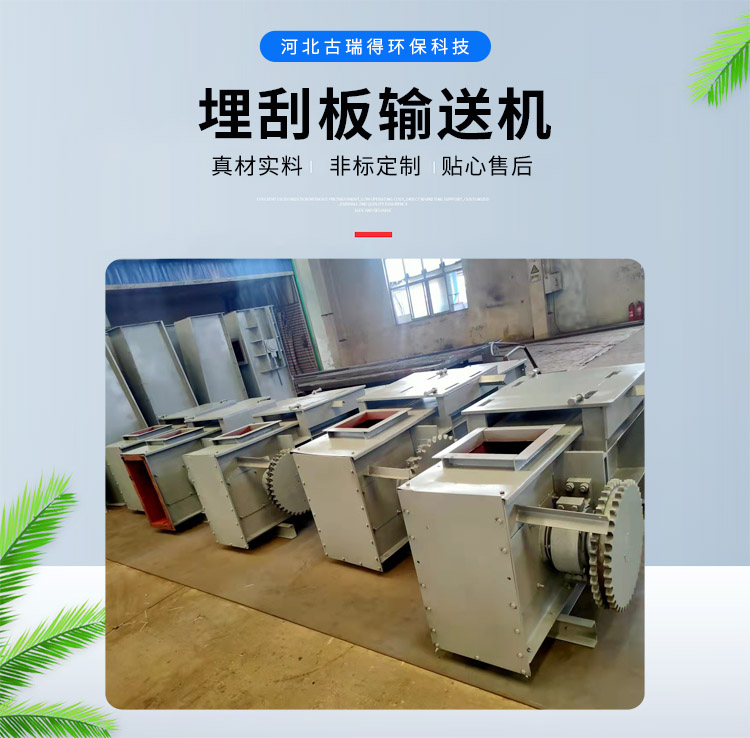

埋刮板輸送機是一種在封閉的巨形斷面殼體內，借助于運動著的刮板鏈條來輸送散狀物料的連續運輸設備；由于在輸送物料時，刮板鏈條全部埋在物料之中，故稱為埋刮板輸送機。該機結構簡單、密封性好、安裝維修方便、工藝布置靈活；它不但能水平輸送，也能傾斜或垂直輸送；既可單機使用、也可多臺聯合使用；能多點加料、也能多點卸料。
【工作原理】
在封閉的機殼內借運動著的鏈條刮板與煤的摩擦將煤連續輸出，鏈條刮板在運行時埋于被輸送的煤中固接在牽引鏈上的刮板在封閉的料槽中輸送散狀物料的輸送機。這種輸送機的牽引鏈和刮板都埋入物料中，刮板只占料槽的一部分?jǐn)嗝妫锪险剂喜鄣拇蟛糠謹嗝妗Ｋ芩健A斜或垂直輸送物料。水平輸送時，所用刮板為平條形，利用埋入散料的鏈條和刮板對散料層的切割力大于槽壁對散料阻力的原理，使散料隨刮板一起向前移動，此時移動的料層高度與槽寬之比在相應的比值范圍之內，物料流是穩定的。
（1）埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力確保了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。
（2）埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。
【應用范圍】

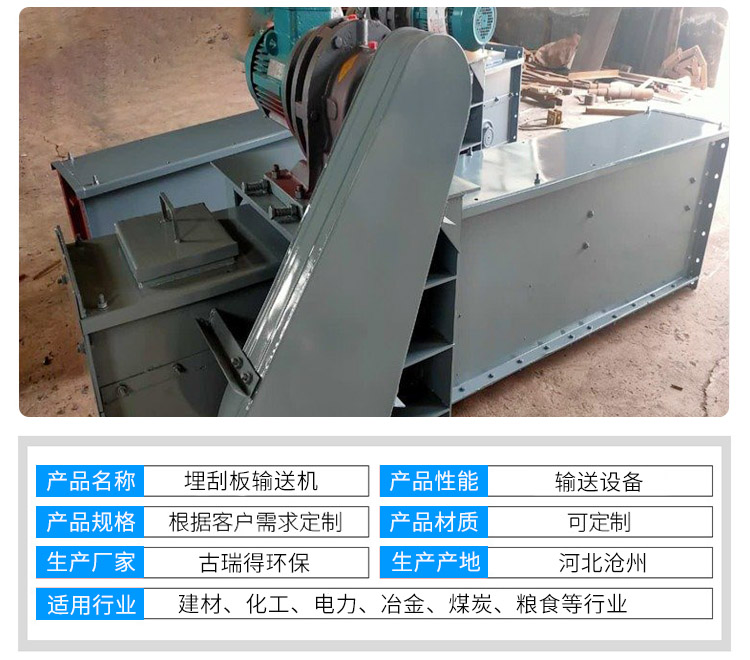

埋刮板輸送機系列產品適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門。
【產品特點】
1、埋刮板輸送機常用于水平輸送顆粒和粉狀物料，亦能在150°角范圍內作傾斜輸送；

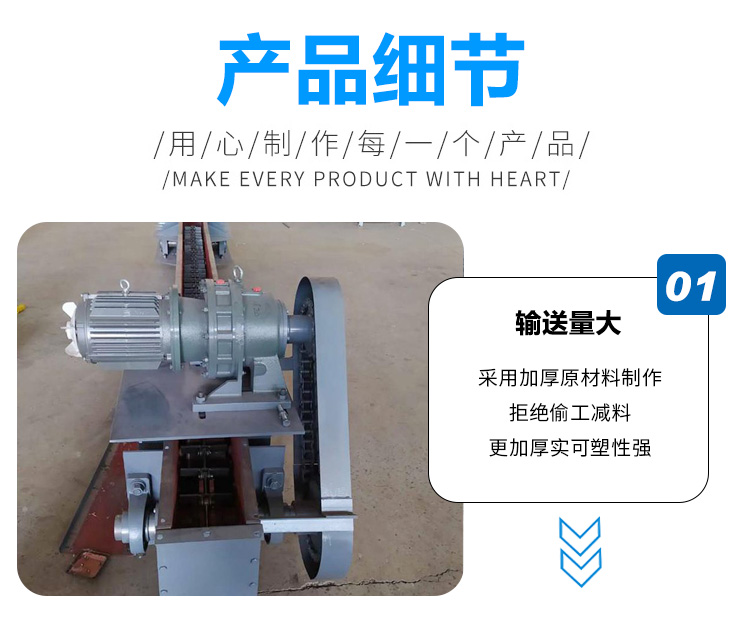

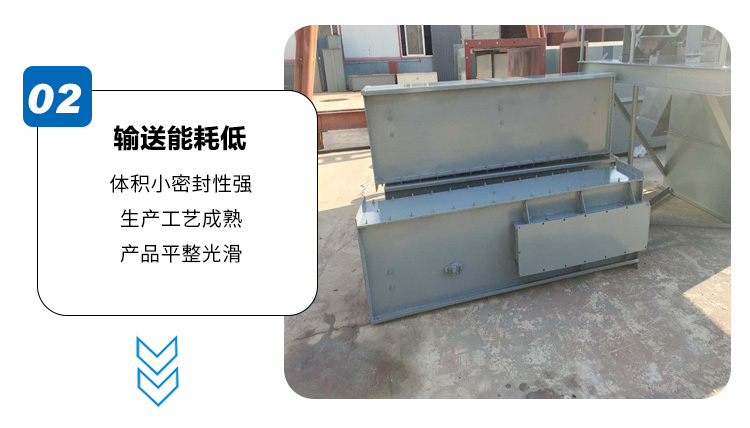

2、 埋刮板輸送機具有整機壽命高、運行平穩、結構尺寸小、輸送量大、能耗低、物料破損率低等特點；

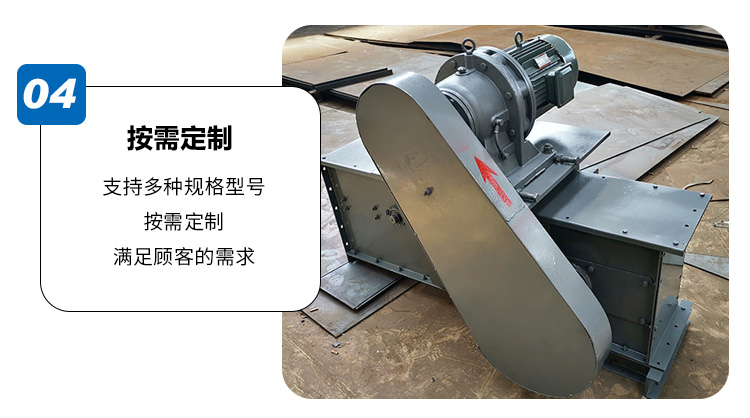

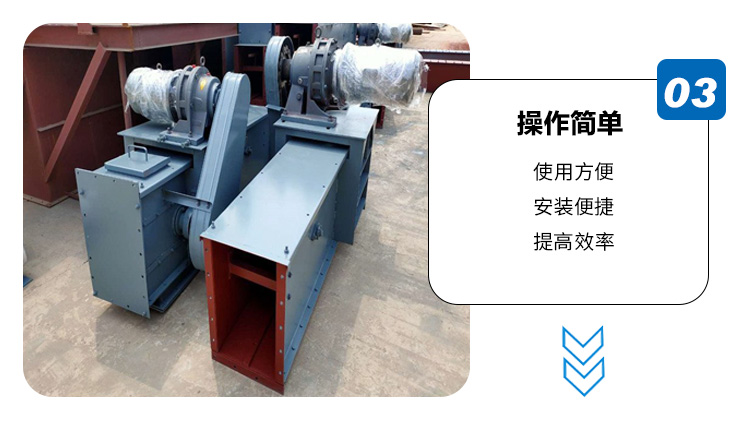

3、埋刮板輸送機整機結構合理，可以多點加料，刮板的移動速度在減速機的傳動下，運行平穩，噪音低，在單點進出料基礎上，也可多點進料，多點出料，對輸送有毒、易爆、高溫和易飛揚的物料，提高工人操作條件和減少環境污染等方面有突出的特點。
【技術參數】| MS、GSS型水平刮板機技術參數參考表 |
| 型號 | 12 | 16 | 18 | 20 | 25 | 30 | 32 | 35 | 40 | 50 | 60 | 63 |
| 機槽寬度 | 120 | 160 | 180 | 200 | 250 | 300 | 320 | 350 | 400 | 500 | 600 | 630 |
| 刮板鏈條 | 節距 | 100 | 100 | 125 | 125 | 125 | 200 | 200 | 200 | 200 | 200 | 250 | 250 |
| 125 | 125 | 160 |
| 線速度m/s | 0.133
-
0.183 | 0.133
-
0.166 | 0.167
-
0.192 | 0.183
-
0.2 | 0.183
-
0.245 | 0.266-0.3 | 0.275-0.35 |
| 輸送量（m3/h） | 6.912
-
9.504 | 15.36
-
19.87 | 19.44
-
22.35 | 13.76
-
25.92 | 33
-
44.1 | 71.82
-
81 | 76.61
-
86.4 | 100.5
-
113.4 | 126.4
-
142.65 | 172.36
-
194.65 | 213.84
-
272.16 | 249.48
-
317.52 |
| 輸送距離 | 10-50 |
| 電機（kw） | 2.2-22 |
| MC、MZ、GSZ.GSL型埋刮板輸送機技術參數 參考表 |
| 型號 | 12 | 16 | 18 | 20 | 25 | 30 | 32 | 35 | 40 | 50 | 60 | 63 |
| 機槽寬度 | 120 | 160 | 180 | 200 | 250 | 300 | 320 | 350 | 400 | 500 | 600 | 630 |
| 刮板鏈條 | 節距 | 100 | 100 | 125 | 125 | 125 | 200 | 200 | 200 | 200 | 200 | 250 | 250 |
| 125 | 125 | 160 |
| 線速度m/s | 0.1
-
0.183 | 0.133-0.183 | 0.283
-
0.25 | 0.21-0.26 | 0.26-0.306 | 0.25-0.35 |
| 輸送量（m3/h） | 3.89
-
5.17 | 9.22
-
12.67 | 10.37
-
14.25 | 12.48
-
17.16 | 33
-
36 | 36.29
-
44.39 | 38.7
-
47.92 | 56.7
-
69.4 | 64.8
-
79.3 | 90
-
110.16 | 118.8
-
166.32 | 124.74
-
174.64 |
| 輸送距離 | 垂直20 水平25 |
| 電機（kw） | 2.2-22 |
